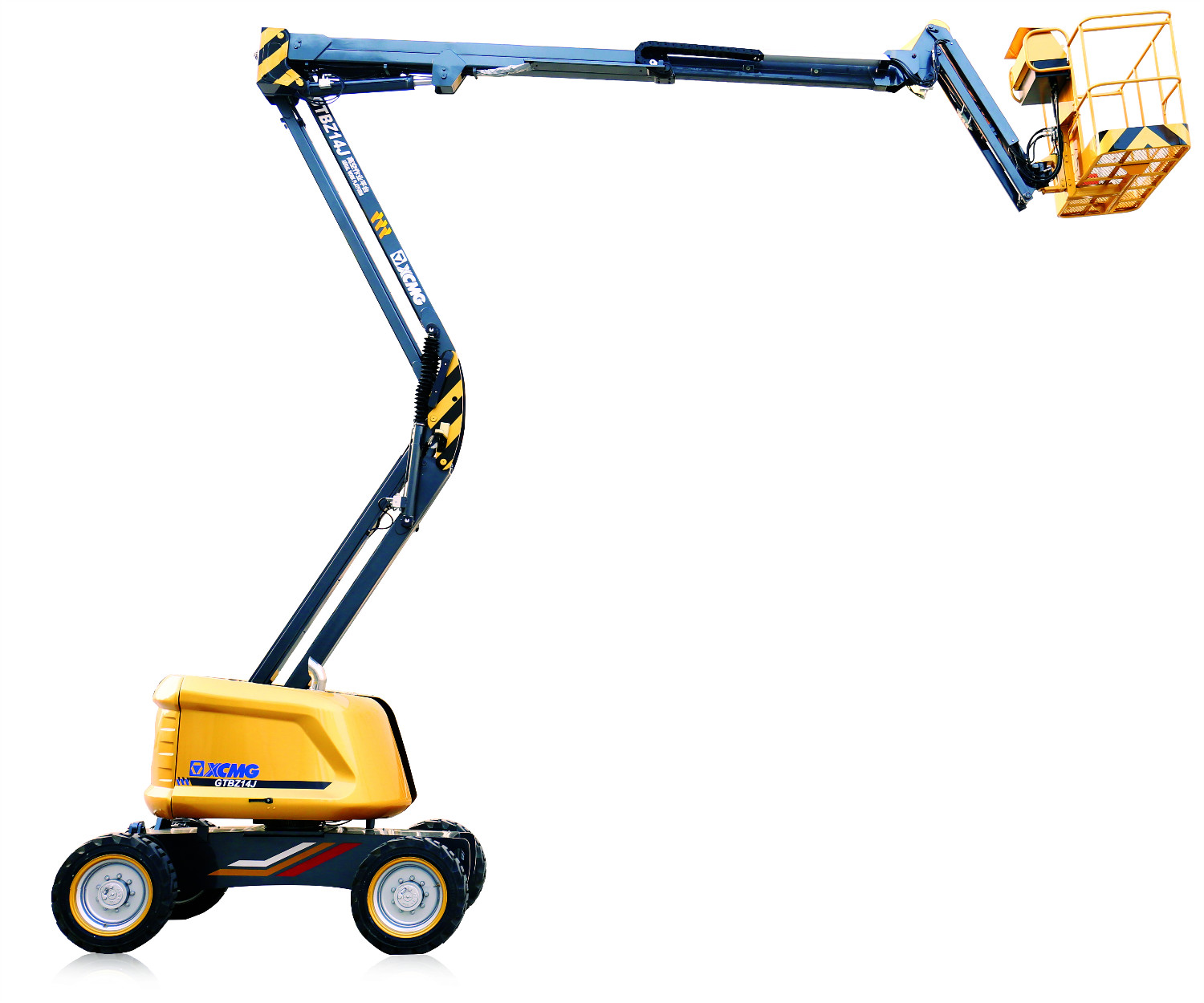

徐工集团GTBZ14J曲臂式高空作业平台

      以满足客户需求为目标的14米级曲臂式高空作业平台。拥有智能完善的控制系统，采用人性化布局，免润滑设计，易于使用与维护；提供全面的安全保护与丰富的配置选项。

        (1)灵活高效

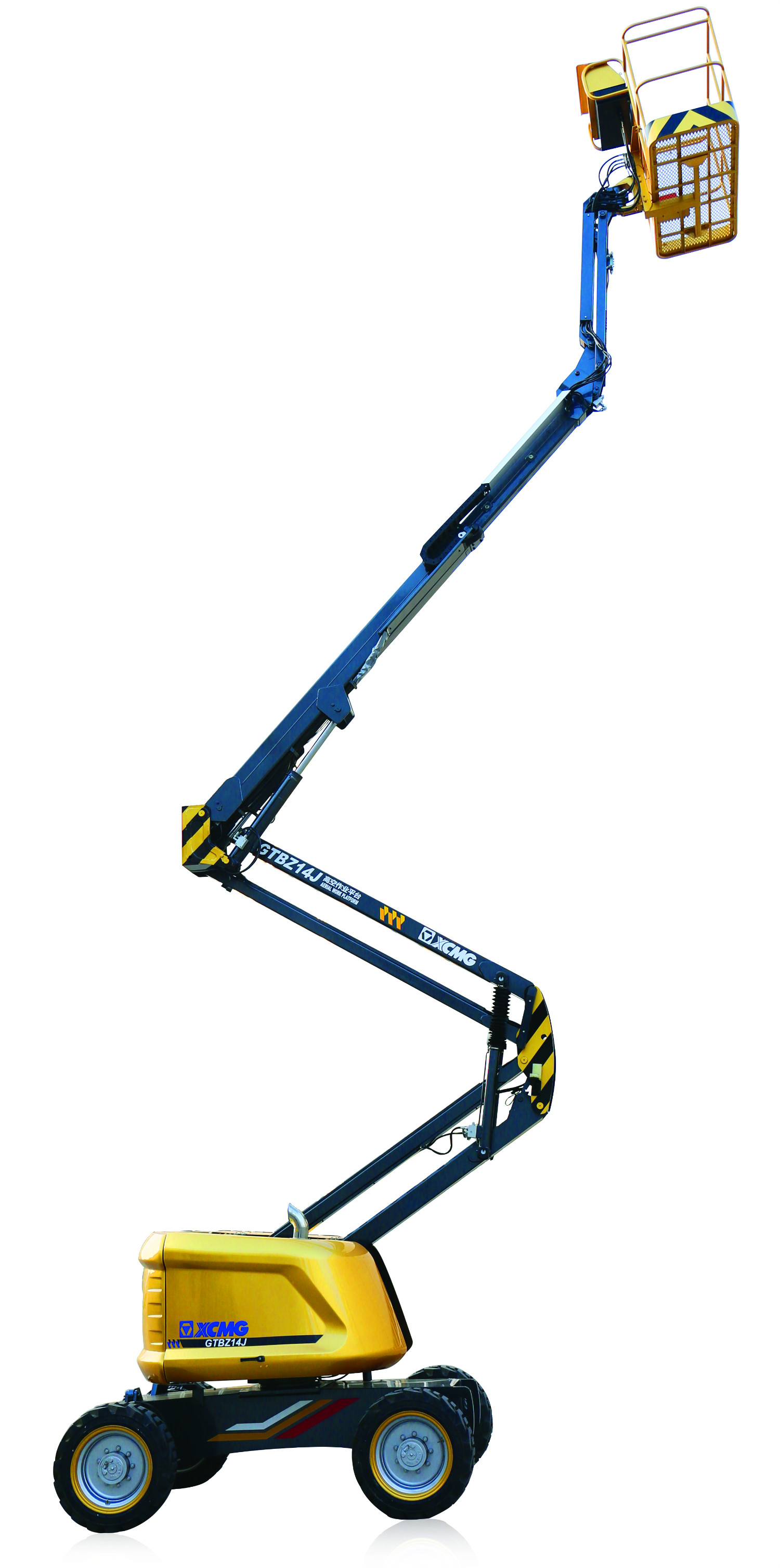

        “Σ型”组合臂架，结构紧凑，伸展灵活，可实现垂直升降、水平伸展，具有极强越障能力；180°可旋转平台，提供更大作业范围；窄型转台，紧凑布局，实现“零尾摆”，提高作业效率。

        (2) 超强场地适应能力

        配置越野式底盘、四轮驱动系统、灌注式越野宽胎、全时车桥平衡系统、38kw强劲动力，使设备具有卓越的地形适应能力。

        (3) 性能先进 安全可靠

        全幅度作业，控制面板直观友好，操作简单；电液比例系统控制精准高效。提供底盘倾斜保护、平台超载报警、应急降落、安全速度限制、柔性化起停技术等保护措施。

参数项	GTBZ14JD
整机全长(mm)	6690
整机全宽(mm)	2260
整机全高(mm)	2130
轴距(mm)	2100
最大作业高度(m)	15.75
最大平台高度(m)	14.05
最大工作幅度(m)	8.22
最大承载重量（kg）	230
一臂变幅范围(°)	0～+60
二臂变幅范围(°)	-8～+75
曲臂变幅范围(°)	-60～+80
转台回转角度(°)	355
最大尾摆(mm)	0
平台尺寸(mm)	1830*760*1150
平台回转角度(°)	180
整机重量(kg)	6900
最高行驶速度(km/h)	6.1
最小转弯半径(m)	4.5
最小离地间隙(mm)	250
最大爬坡能力(%)	45
轮胎规格	315/55D20
发动机型号	Perkins404D-22
发动机额定功率(kW/(r/min))	38/（3000）
